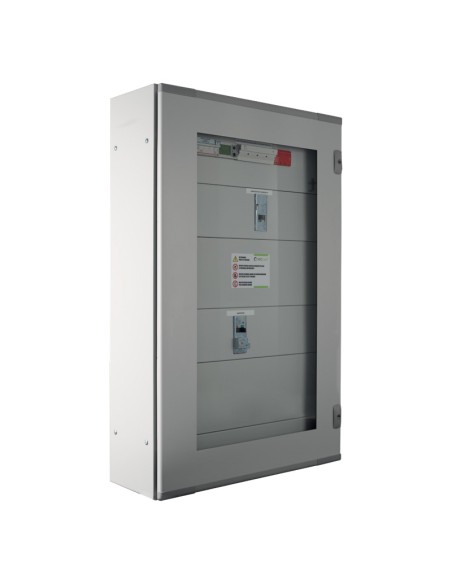

Panneau d'interface AC triphasé 100kW photovoltaïque pour 1 onduleur
Panneau d'interface AC triphasé 100kW photovoltaïque pour 1 onduleur

Panneau d'interface AC triphasé 100kW photovoltaïque pour 1 onduleur

QIT100-1
4 348,07 €
TTC 10 %

3 952,79 € Vat excl.

Panneau d'interface AC 100kW pour systèmes solaires photovoltaïques triphasés.
Les panneaux AC sont essentiels pour assurer la sécurité du système photovoltaïque et du système électrique existant.

AVEC RAPPORT D'ESSAI



Panneau d'interface AC triphasé 100kW photovoltaïque pour 1 onduleur


Les panneaux AC sont essentiels pour assurer la sécurité du système photovoltaïque et du système électrique existant. Les panneaux AC sont placés entre les onduleurs et le tableau générale et servent à interrompre, en cas de maintenance, le flux de courant alternatif entrant et sortant. Nos panneaux AC sont composés de disjoncteurs et d'interrupteur de position.

Tous les tableaux sont composés de marques primaires:

  • Sectionneur tétrapolaire (panneau général) équipé d'une éventuelle bobine de déclenchement pour les installations supérieures à 20kWc pour le contrôle de secours comme l'exige la législation en vigueur;
  • Parafoudre triphasé 20kA avec protection relative;
  • Relais d'interface conforme aux réglementations CEI 021 et CEI 0-16, équipé de protections par fusibles rapides sur la ligne triphasée entrant dans le SPI et sur sa ligne d'alimentation;
  • Les interfaces sont paramétrées avec les valeurs par défaut prévues par la norme, avec possibilité d'être personnalisées sur demande ;
    Compteur dimensionné avec débit AC3;
  • Disjoncteurs différentiels de capacité adéquate, pouvoir de coupure classe A de 6 kA 300 mA pour la protection de chaque onduleur;
  • Menuiserie en matériau métallique ou thermoplastique avec indice de protection IP65/IP66, résistante aux agents dynamiques et atmosphériques;
  • Plaques indicatrices sérigraphiées et système de numérotation des fils et des bornes, borniers et toute autre exigence pour le bon assemblage du panneau.

Chaque panneau est testé, possède un numéro de série et est fourni avec un schéma électrique et une déclaration de conformité.


AVEC RAPPORT D'ESSAI




Service à la clientèle


0882 22 82 47

Overall dimension
705 x 1095 x 230 mm
Nominal power
100kW
