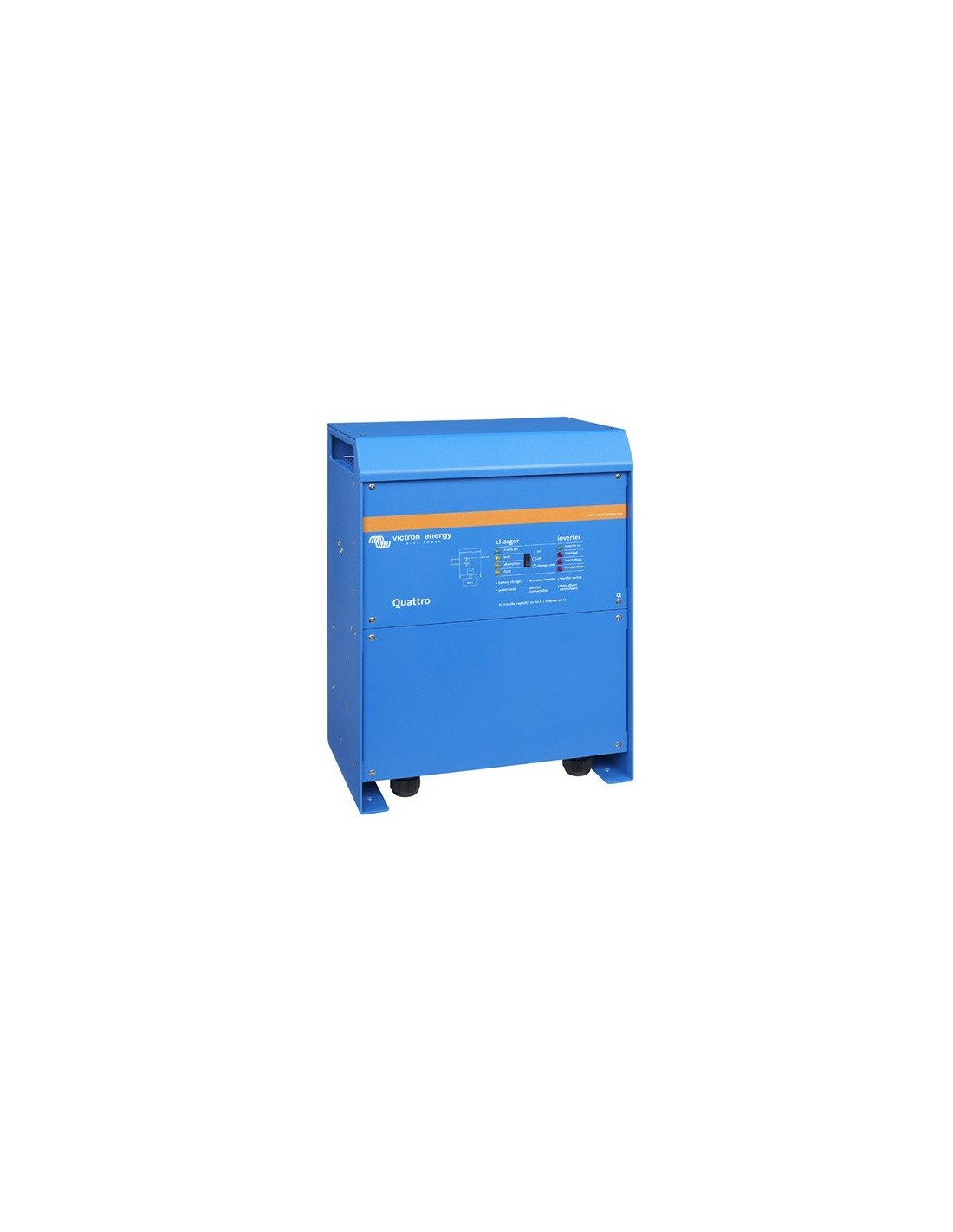

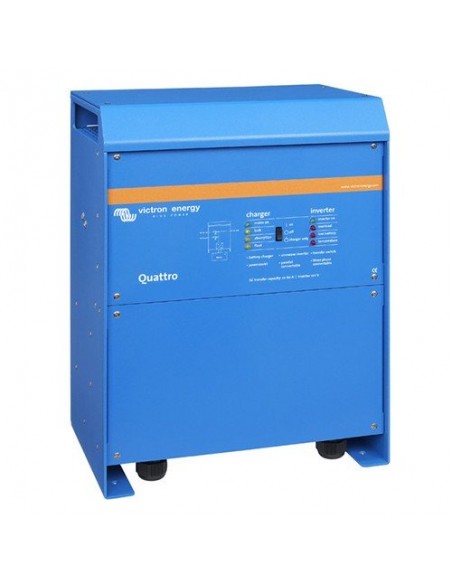

WECHSELRICHTER 48/5000/70-100/100 DREIPHASEN-BATTERIE LADEGERÄT VICTRON QUATTRO
WECHSELRICHTER 48/5000/70-100/100 DREIPHASEN-BATTERIE LADEGERÄT VICTRON QUATTRO

Wechselrichter/ladegeräte 4000W 48V 5000VA Victron Energy Quattro 48/5000/70-100

QUA485021010
1.782,75 €
Bruttopreis 10 %

1.620,68 € Vat excl.

Zwei Wechselstrom-Eingänge mit integriertem Transferschalter
Der Quattro kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden: zum Beispiel an das öffentliche Stromnetz und einen Generator oder auch an zwei Generatoren. Der Quattro verbindet sich automatisch mit der aktiven Quelle.



Wechselrichter Quattro 4000W 48V 5000VA

48/5000/70-100/100

Zwei Wechselstrom-Eingänge mit integriertem Transferschalter
Der Quattro kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden: zum Beispiel an das öffentliche Stromnetz und einen Generator oder auch an zwei Generatoren. Der Quattro verbindet sich automatisch mit der aktiven Quelle.

Zwei Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt der Quattro die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.
Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des Quattro Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Technische Merkmale

Produkt-Code: QUA485021010
Download Produkt-Datenblatt

Garantie

2 Jahre Garantie

Beispiel für den Anschluss




Technische Merkmale

Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu 6 Quattros können parallel geschaltet werden. Das ergibt beispielsweise mit sechs 48/10000/140 Einheiten 54 kW/60 kVA Leistung oder 840 A Ladestrom.

Drei Phasen-Betrieb
Drei Einheiten können in einer Drei-Phasen-Konfiguration geschaltet werden. Damit jedoch nicht genug: Bis zu 6 Sets mit drei Geräten können parallel geschaltet werden und man erhält dann 162 kW/180 kVA Wechselrichterleistung und über 2.500 A Ladekapazität.

PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Der Quattro ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf (16 A pro 5 kVA Quattro bei 230 VAC). An jedem der Wechselstromeingänge kann eine Strombegrenzung festgelegt werden. Der Quattro berücksichtigt dann weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird.

PowerAssist – Erhöhung der Landanschluss- oder Generatorleistung
Mit dieser Funktion erhält das PowerControl - Prinzip eine neue Dimension, da der Quattro jede zu schwach ausgelegte alternative Quelle stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der Quattro sicher, dass eine zu schwache Netzstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.

Solarstrom: Wechselstrom auch bei Netzausfall
Der Quattro kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden.
Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.

Systemkonfiguration
- Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen.
- Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure und VE.Bus System Configurator Software konfiguriert werden.
- Netzunabhängige, netzgekoppelte und Eigenverbrauchssysteme, in denen Grid-Tie-Wechselrichter und/oder MPPTSolarladegeräte zum Einsatz kommen, können mithilfe von Assistenten (zugehörige Software zu den jeweiligen Systemen) konfiguriert werden.

Überwachung und Steuerung aus der Ferne
Victron Ethernet Remote, Victron Global Remote und das Color Control Paneel.
Die Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen.

Handbücher, Technische Spezifikationen und Zertifizierungen

Data Sheet DE [LINK]

Für alle anderen Dokumente herunterzuladen, besuchen Sie bitte die Website: [www.victronenergy.com]

Unterstutzung

  Fur Service oder Anlagenkonfiguration Aufruf
0882 22 82 47
  Fur technische Unterstützung, schreiben Sie an
[email protected]
Produkt-Code
QUA485021010
230 V AC Anschluss
Bolts M6
Beispiel
Quattro
PowerControl
Si
PowerAssist
Si
Ausgang
Ausgangsspannung: 230 VAC Frequenz: 50 Hz
kont. Ausgangsleistung bei 25°C (VA) (3)
5000
kont. Ausgangsleistg. bei 25℃ (W)
4000
kont. Ausgangsleistg. bei 40°C (W)
3700
kont. Ausgangsleistg. bei 65°C (W)
3000
Spitzenleistung (W)
10000
Max. Wirkungsgrad (%)
95
Null-Last Leistung (W)
35
Null-Last Leistung im AES-Modus (W)
30
Null-Last Leistung im Such-Modus (W)
15
Konstant'-Ladespannung (V DC)
57.6
'Erhaltungs'-Ladespannung (V DC)
55.2
Ladestrom Hausbatterie (A) (4)
52.8
Ladestrom Starterbatterie (A)
4 (nur 12V und 24V Modelle)
Batterie-Temperaturfühler
Yes
Zusatzausgang (5)
50
Programmierbares Relais
3x
Schutz
Ausgangskurzschluss, Überlast, Batterie-Spannung zu hoch, Batterie-Spannung zu niedrig, Temperatur zu hoch,230 VAC am Wechselrichterausgang, Zu hohe Brummspannung am Eingang
VE.Bus-Schnittstelle
Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung
2x
Ferngesteuerte Ein-/Aus-Schaltung
Si
Gemeinsame Merkmale GEHÄUSE
Material & Colour: aluminium (blue RAL 5012) Protection category: IP 21
Batterie-Anschluss
Vier M8 Bolzen (2 Plus- und 2 Minus-Anschlüsse)
Dimension (D x W x H)
444 x 328 x 240 mm
Net Weight
19 Kg
Rated Power W
4000
Battery Voltage V
48 V
8380098970044
9538
