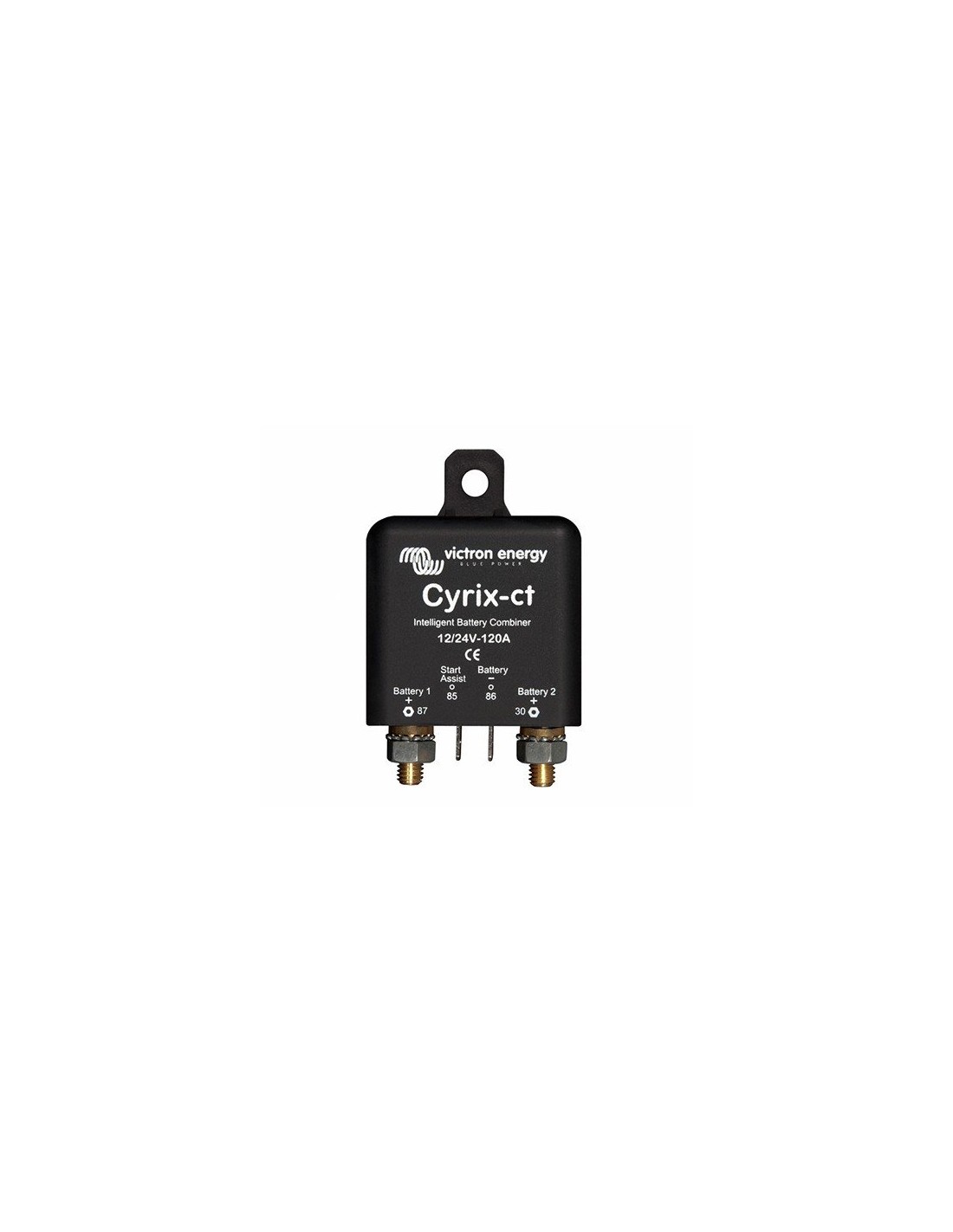

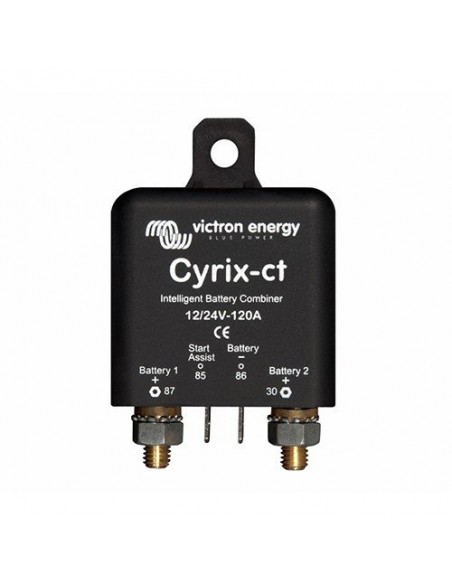

Victron Cyrix Ct 12/24V 120A
Victron Cyrix Ct 12/24V 120A

Batteriekoppler Kit Cyrix Ct 12/24V 120A Victron Energy

CYR010120110R
Nur noch wenige Teile verfügbar
116,57 €
Bruttopreis 22 %

95,55 € Vat excl.

Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.



Cyrix Ct 12/24V 120A

Modell: CYR010120110R

Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.

Eigenschaften

Modell: CYR010120110R
Spannungs- und Stromstecker: 12V-24V 120A
Eigenverbrauch: 12V= 220mA 24V= 120mA
Trennen Spannung: Da 11 V a 12,8 V e da 22 V a 25,7 V
Versorgungsspannung: Mit intelligenten Erfassung der Trend von 13 V bis 13,8 V und 26 V bis 27,6 V mit intelligenter Erkennung des Trends
StartAssist: Ja (Cyrix bleibt für 30 Sekunden aktiv)
Verbindungsschrauben und Anschlusskabel : 13mm (M6)
Schutzart: IP54
Gewicht: 110g
Abmessungen (H x B x s) mm: 46 x 46 x 80

Garantie

2 Jahre Garantie

Zertifizierungen

Elektrische Spezifikation

-

Systemspannung 12V-24V bis zu einem Maximum von 120A im Büro mit Selbstausrichtung

-

Automatisch trennt die Batterie, wenn sie die Mindestspannung oder das Gesetz der übermäßigen Schwankungen im Download erreicht, und Sie hängen sich, als er die folgenden Spannungen 13V für 12V-Systeme und 26V für 24V-Systeme hört, ein Zeichen, dass die Batterie geladen wird.

-

Priorität laden die Starterbatterie

-

Bidirektionale Spannungsmessung und Stromversorgung von beiden Batterien

-

Schutz vor Überhitzung (zB wegen. Dauerüberlastung )


Funktionsdiagramm

Intelligente Batterieüberwachung, um ein unerwünschtes Schalten zu vermeiden
Einige Batteriekoppler (auch spannungsgesteuertes Relais oder Split Charge- Relais genannt) koppeln eine Batterie ab, wenn eine kurze aber hochamperige Last auftritt. Manchmal koppelt ein Batteriekoppler eine große aber entladene Batteriebank auch nicht an, weil die DC-Spannung sofort unter den Schwellwert zum Abkoppeln abfällt, nachdem die Batterien angeschlossen wurden. Die Software des Cyrix-ct 12/24 übernimmt mehr Funktionen, als einfach nur das Verbinden und Trennen basierend auf der Batteriespannung und mit einer festgelegten Zeitverzögerung. Der Cyrix-ct 12/24 beobachtet die allgemeine Tendenz (Spannung steigt an bzw. nimmt ab) und kehrt eine vorherige Maßnahme nur dann um, wenn eine Tendenz sich während eines bestimmten Zeitraums umgekehrt hat. Die Zeitverzögerung richtet sich danach, inwieweit die Spannung von der Tendenz abweicht.

12/24 V automatische Erkennung des Spannungsbereichs
Der Cyrix-ct 12/24 erkennt automatisch die Systemspannung.

Die Starter-Batterie erhält den Vorrang
In einem typischen Aufbau ist der Wechselstromgenerator direkt mit der Starterbatterie verbunden. Die Zusatzbatterie und möglicherweise auch ein Bugstrahlruder und andere Batterien sind jeweils über Cyrix-Batterie-Koppler mit der Starterbatterie verbunden. Wenn ein Cyrix erkennt, dass die Starterbatterie die Anschlussspannung erreicht hat, schließt es sich, um das parallele Laden der anderen Batterien zu ermöglichen.

Spannungserfassung in beide Richtungen und Stromversorgung von beiden Batterien
Der Cyrix misst die Spannung der beiden angeschlossenen Batterien. Er schaltet sich daher auch ein, wenn zum Beispiel die zusätzliche Batterie durch ein Batterie-Ladegerät aufgeladen wird. Der Cyrix-ct 12/24 verfügt über eine duale Stromversorgung. Er schließt sich deswegen auch, wenn die Spannung an einer der Batterien zu niedrig ist, um den Cyrix zu betreiben. Um einen unbeabsichtigten Betrieb während der Installation zu vermeiden oder, wenn eine der Batterien getrennt wurde, schließt der Cyrix-ct 12/24 nicht, wenn die Spannung an einer der beiden Batterieanschlüsse unter 2 V (12 V Batterie) bzw. 4 V (24 V Batterie liegt).

Parallelanschluss für den Notfall (Start Assist)
Der Cyrix lässt sich auch über einen Drucktaster einschalten (Cyrix bleibt 30 Sekunden lang in Betrieb) oder über einen Schalter, um die Batterien per Hand parallel anzuschließen. Dies ist insbesondere bei einem Notfall nützlich, wenn die Starter-Batterie entladen oder beschädigt ist.




Downloads

Data Sheet DE [LINK]
Mehrsprachige Produkthandbuch [LINK]
Konformitatszertifizierung EN [LINK]
