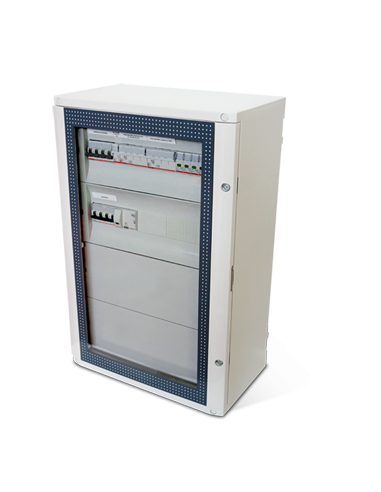

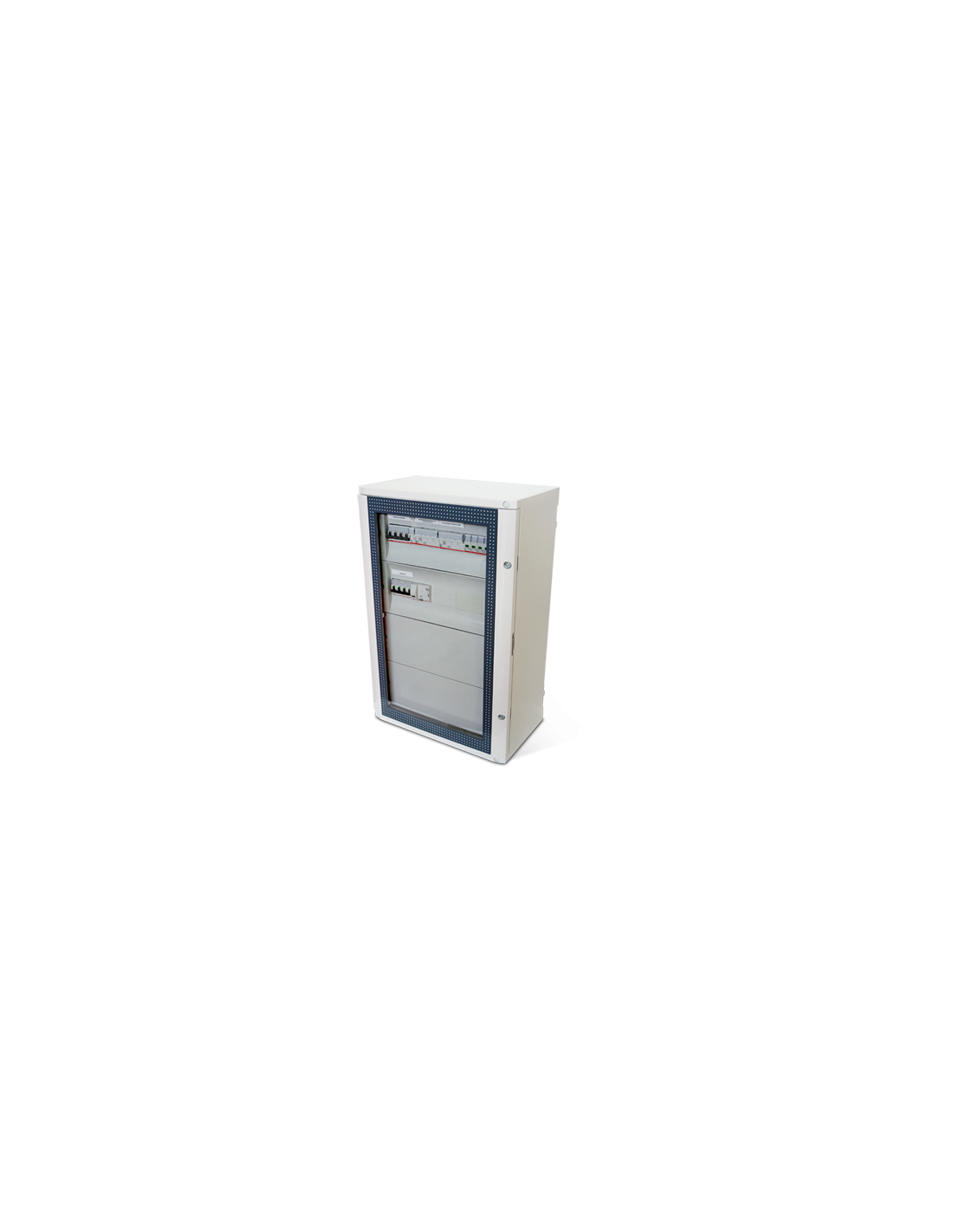

Quadro Elettrico di Interfaccia AC Fotovoltaico 6/10kWp Trifase
Quadro Elettrico di Interfaccia AC Fotovoltaico 6/10kWp Trifase

INTERFAZ ELÉCTRICO DE 6/10KW SISTEMAS SOLARES FOTOVOLTAICOS

QAC-6/10KW
1.530,14 €
Impuestos incluidos 10 %

1.391,04 € Vat excl.

INTERFAZ ELÉCTRICO DE 6/10KW SISTEMAS SOLARES FOTOVOLTAICOS



Puntoenergia italia srl, es responsable de la distribución de pinturas, pinturas, pinturas de interfaz de red y protección del inversor paralelo.

Todos los paneles son adecuados para la instalación al aire libre con grado de protección IP65, pvc.

El cableado se realiza con cable unipolar, tamaño apropiado según el sistema.

 Cada componente es firmado en diagrama de cableado de referencia así como en cuanto a terminales, alambre de la marca, equipo y las cajas de bornes se realiza con ploter.

La cuidadosa elección de los equipos que componen las centralitas telefónicas se realiza conforme a las normas CEI 17-13/1-1, CEI EN60439-82-4/EN61173, -17/EN61277 CEI82.

Panel eléctrico AC destinado a proteger la salida de los convertidores de DC/AC.

Que consiste en uno o más diferenciales de interruptores de circuito, según el número del inversor, sistemas monofásicos o bipolares sistemas trifásicos de 4 polos con características dependiendo del tamaño de la planta y la curva de funcionamiento

Tarjetas de interfaz de red

 La última parte de un sistema fotovoltaico es el marco de interfaz de red necesario transmitir inversor de salidas de los marcos de seguridad en una sola línea, y luego ser conectada a la red.

Consta de un interruptor del aislador, sistemas monofásicos de 2 polos o sistemas trifásicos de 4 polos con curva y dimensionadas de las características de funcionamiento basan en la planta, en relación con el poder del sistema fotovoltaico, la interfaz de red está equipada con dispositivo de protección eléctrica de acuerdo con ENEL.

En sistemas de un solo inversor el inversor de la había salida de marco y la interfaz de red marco puede convertirse en una sola unidad.

Nota importante: se siente excluida en el contador de suministro y TA UTF certificados datos técnicos

Potencia

 -6/10 kWp

Inversor trifásico -1
Interruptor del aislador (general marco) -32A
Fusible soporte 1 p + N switch (protección de circuito auxiliar) -fusible 10 A
Fusible desconectar interruptor 3P + N (relés de protección de voltaje, interfaz) -fusibles 10 A
Fusible desconectar interruptor 3P + N (para proteger la protección sobretensión) -fusibles de 20 A
Sobretensión protección-15 kA-trifásicoContactor 4P (dispositivo de interfaz)-26A-AC3/45A-AC1
-Interfaz de relés conforme a CEI-021Interruptor de circuito (para proteger el inversor)
 -kA 4x20A 6Bloqueo del diferencial (para proteger el inversor)
 -Clase A 300 mAGrado de protección
 -IP 66Panel de medidas-700 x 260 x 460 mm (LxHxP (mm))


8380103970045
